三相繼電保護測試儀如何設置諧波計算方式

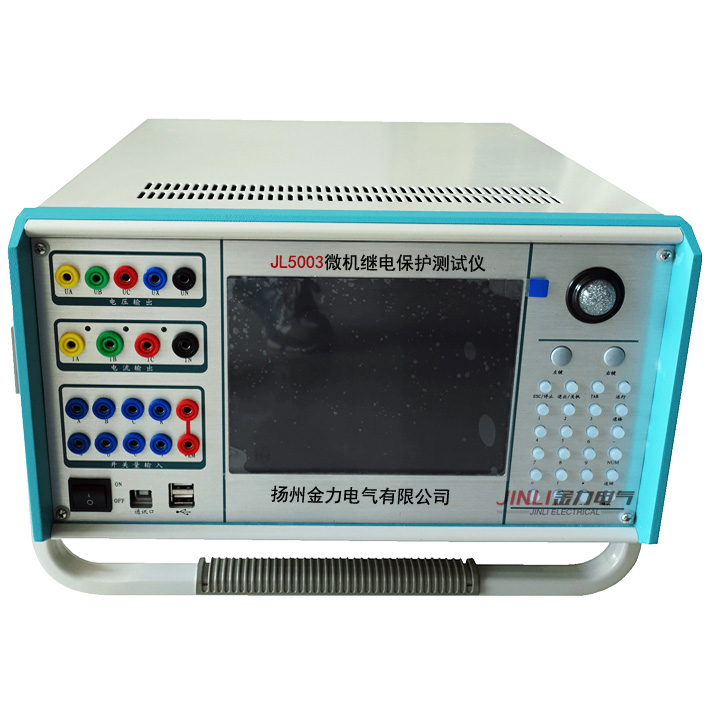

電力工作者在工作中，經常需要用到諧波試驗，但是在使用之前，需要行參數設置，如果參數設置不正確，很難達到測試精度，本文就以三相繼電保護測試儀（也叫微機繼電保護測試儀）為例，來給大家簡單介紹三相繼電保護測試儀如何設置諧波計算方式。

可以選擇如何在“參數設置”屬性頁上計算諧波。

振幅計算：界面上以“伏特”或安培為單位顯示各電壓、電流的各次諧波值，測試儀的輸出值為界面上顯示的電壓、電流的實際值。

基波百分比計算：每個電壓和接口電流諧波的"輸出幅度"和"幅度步長大小"等于相位諧波值相對于相位基波值的百分比；例如，假設電流ia通道中的基波電流為2a，二次諧波為20。安培的振幅為2×20%=0.4(A)。變量的幅度階躍也表示為基波的百分比。請注意，基波的振幅仍然是電壓和電流輸出（單位為伏特或安培）。

在“參數設置”屬性頁中設置測試操作模式?？梢赃x擇“手動控制”、“自動增量”、“自動減量”三種方式。

如果在測試運行模式中選擇后兩種操作模式，則可以將保護裝置動作后的操作模式設置為測試模式，并可選擇“動作后停止”和“動作后返回”兩種模式。當“動作后返回”時，輸出從起點變為終點。程序確認繼電器動作后，改變改變方向并返回起點。當“動作后停止”時，輸出正處于從起點到終點的轉換過程中，一旦程序確認繼電動作，測試就完成了。

如果在測試操作模式中選擇了后兩種操作模式，則可以在“參數設置”屬性頁中設置兩次更改之間的“間隔時間”，通常，設置的間隔應該比繼電器的動作(或返回)時間長。

抗抖動時間：當保護裝置動作接點的閉合或斷開時間小于此時間時。接點動作未確認。
