480KVA/300KV變頻串聯諧振耐壓試驗成套裝置技術書

來源:揚州金力電氣   添加時間:2022-10-17 10:02:26   瀏覽次數:1806

480KVA/300KV變頻串聯諧振耐壓試驗成套裝置技術書


揚州金力電氣有限公司是直流高壓發生器,試驗變壓器,直流電阻測試儀,超低頻高壓發生器,變頻互感器綜合測試儀,繼電保護測試儀,變頻串聯諧振試驗裝置等電力測試儀器專業生產廠家!詳情點擊:www.szyfdk.com


一. 設備制造遵循的國家標準和行業標準

GB2900《電工名詞術語》

GB10229-88《電抗器》

GB/T16927.1-2-1997《高電壓試驗技術》

ZBK41006-89《試驗變壓器》

GB7328-87《變壓器和電抗器的聲級測量》

IEC358(1990 )《耦合電容器和電容分壓器》

IEC1000《電磁兼容性》

GB4793-1984電子測量儀器AQ要求

GB/T2423.8-1995電工電子產品基本環境試驗規程

GB/T3859.1-1993半導體變流器基本要求的規定

GB/T-3859.2-1993半導體變流器應用導則

二.總體技術功能

1. 變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

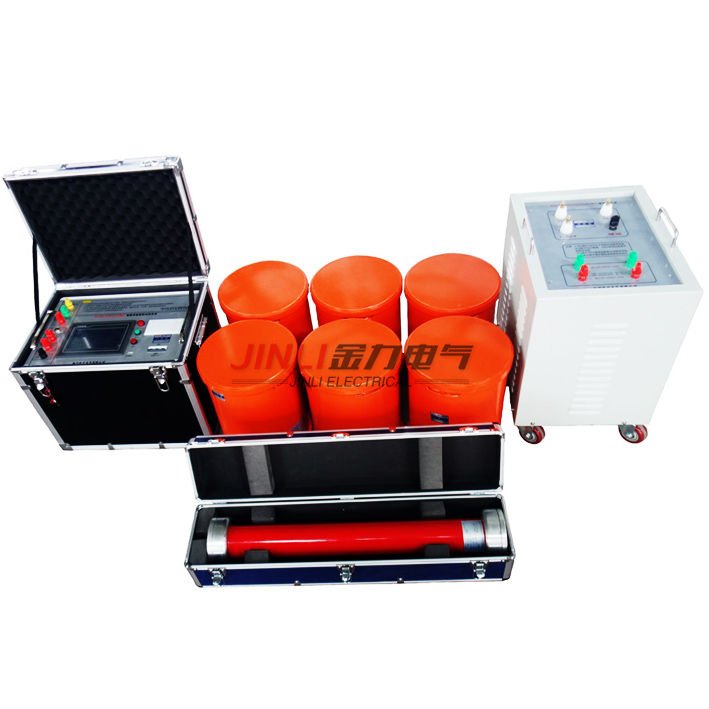

2. 變頻串聯諧振耐壓成套裝置包括以下基本部件:

變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。

3.480/300變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求:

10KV纜S=300mm2,長度2000m.

35KV電纜,S=300mm2  800m

35KV開關,變壓器.刀閘試驗。 試驗電壓0-150KV

110KV電纜,S=300mm2  800m

110KV開關,變壓器.GIS.刀閘試驗。 試驗電壓0-300KV

溫度范圍:—10~45℃

海拔高度:≤2000m  相對溫度:≤90%

3.3系統技術參數如下:

a、 輸出電壓波形:正弦波,波形畸變率≤0.5%

b、 輸出分辨率:0.1HZ

c、 輸出頻率范圍:30~300 HZ

d、 額定負載下連續運行時間:30min,且各部件溫升≤35K

e、 品質因數:30~300

f、 不穩定度:0.01%

g、 系統測量精度:1.0級

h、 輸入工作電源:380V、50HZ

i、 系統噪聲:≤60分貝

3.4系數使用功能:

a、 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

b、 具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

c、 具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

d、 具備過壓、過流保護功能,并可任意整定設置。

e、 具備放電保護功能,在高壓發生閃絡時,可自動降電源,同時可以提示“電保護”及相關信息。

f、 具備掉電保護功能。

g、 具備過熱保護功能。

h、 具備零值保護功能,系統和變頻電源只能零啟動、零退出。

i、 具備各種數據打印功能。

j、 具備系統故障自診斷功能。

三、本裝置特點:

1、 主機保護功能齊全,有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能,出廠前經滿負載試驗合格。

2、 勵磁變壓器箱為雙層鋁塑結構,美觀輕巧。高壓側圈為二組線圈。

3、 電抗器可任意組合串聯或并聯。

四、具體技術性能參數

480/300變頻串聯諧振成套裝置

設備配置(供貨)清單


序號

配套名稱

型 號 規 格

規   范

單位

數量

重量

1

變頻電源

30/0.4

30KVA

輸入AC220V-380V

臺

1

48kg

2

勵磁變壓器

30KVA

30KVA

輸入220V/380V

輸出3500V/7000V

臺

1

168kg

3

高壓電抗器

45KV/2A

45KV

1.5A/100H

臺

8

56kg

4

電容分壓器分體

FRCF/0.001

300kv

300KV/100V

臺

1

50kg


高壓補償電容

100KV/.001

100KV/0.02

臺

3

32 kg

5

附件箱

輸入輸出z'y線、橡膠軟連線、分壓屏蔽

線、接地軟線

1


揚州金力電氣專業生產的“變頻串聯諧振試驗裝置”規格齊全,“變頻串聯諧振試驗裝置”有良好的售后服務和優質的解決方案,歡迎您來電咨詢“變頻串聯諧振試驗裝置”詳細信息!
