測試接地電阻選擇“JL7008雙鉗多功能接地電阻測試儀”
目前,市場上存在的接地電阻測試儀有成百上千種,有進口的也有國產的,歸納起來,其測量方法只有三類：打地樁法、鉗夾法、地樁與鉗夾結合法。
一、打地樁法：地樁法可分為二線法、三線法和四線法
1 二線法：這是 初的測量方法：即將一根線接在被測接地體上，另一根接輔助地極。此法的測量結果R=接地電阻+地樁電阻+引線及接觸電阻，所以誤差較大，現已一般不用。
2 三線法：這是二線法的改進型，即采用兩個輔助地極，通過公式計算，在中間一根輔助地極在總長的0.62倍時，可基本消除由于地樁電阻引起的誤差；現在這種方法仍然在用。但是此法仍不能消除由于被測接地體由于風化銹蝕引起接觸電阻的誤差。
3 四線法：這是在三線法基礎上的改進法。這種方法可以消除由于輔助地極接地電阻、測試引線及接觸電阻引起的誤差。
儀器選擇：目前市場支持此種方法的儀器比較多，其中以共立4105A-H接地電阻測試儀為代表，我公司支持此種方法的儀器是DER2571便攜式接地電阻測試儀。
二、鉗夾法：鉗夾法分為單鉗法和雙鉗法
1 雙鉗法:利用在變化磁場中的導體會產生感應電壓的原理，用一個鉗子通以變化的電流,從而產生交變的磁場,該磁場使得其內的導體產生一定的感應電壓，用另一個鉗子測量由此電壓產生的感應電流 后用歐姆定律計算出環路電路值。其適用條件一是要形成回路，二是另一端電阻可忽略不計。
2 單鉗法: 單鉗法的實質是將雙鉗法的兩個鉗子做成一體，但如果發生機械損傷，鄰近的兩個鉗子難免相互干擾，從而影響測量精度。

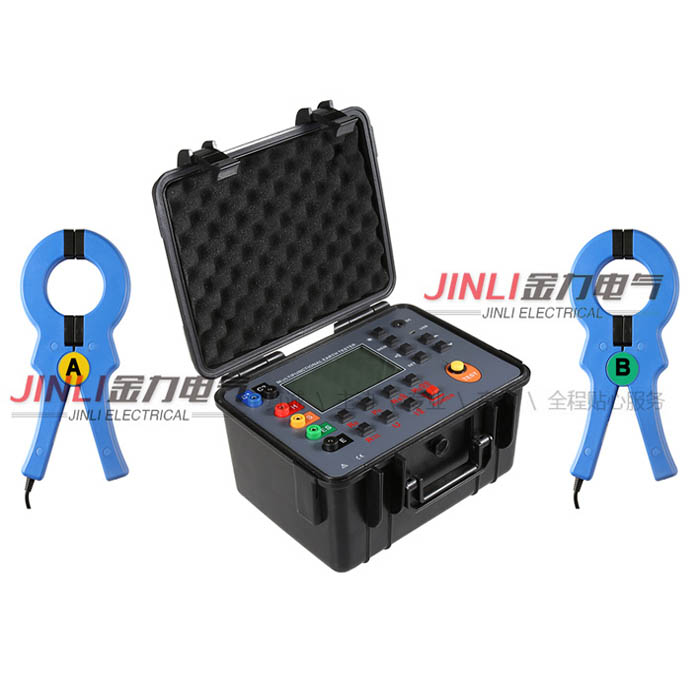

儀器選擇：目前市場支持此種方法的儀器有法國CA公司的CA6412鉗式接地電阻測試儀，還有華誼儀表的MS2301鉗式接地電阻測試儀等，我公司支持此種方法的儀器是JL7008雙鉗多功能接地電阻測試儀。
三、地樁與鉗夾結合法：這種方法又叫選擇電極法
這種方法的測量原理同四線法，由于在利用歐姆定律計算結果時，其電流值由外置的電流鉗測得，而不是象四線法那樣由內部的電路測得，因而極大地增加了測量的適用范圍。尤其是解決了輸電桿塔多點接地并且地下有金屬連接的問題。
四、土壤電阻率的測量

JL7008雙鉗多功能接地電阻測試儀用四個接地樁，可設置地樁之間的距離，是標準的土壤電阻率測量方法。
